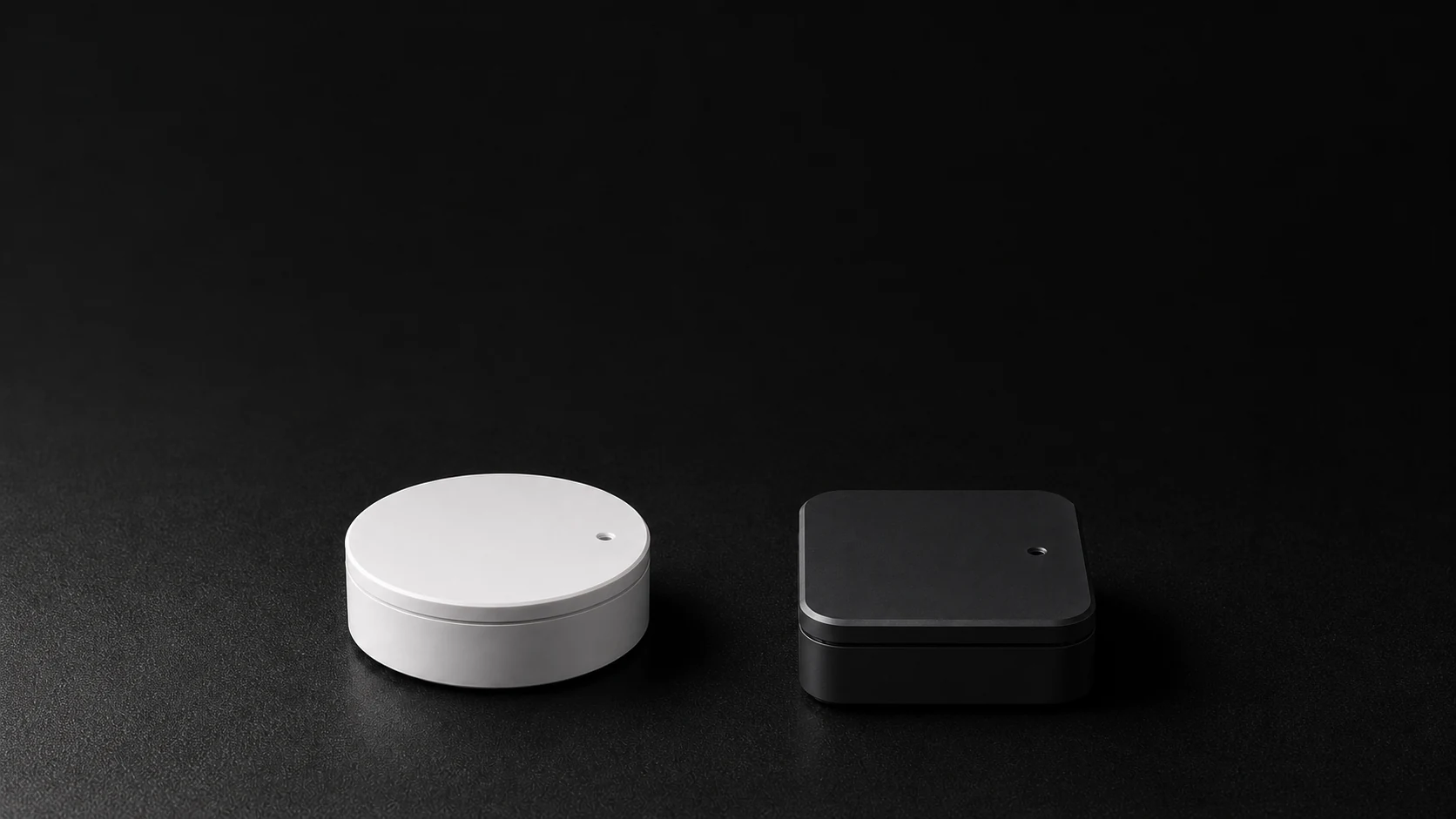

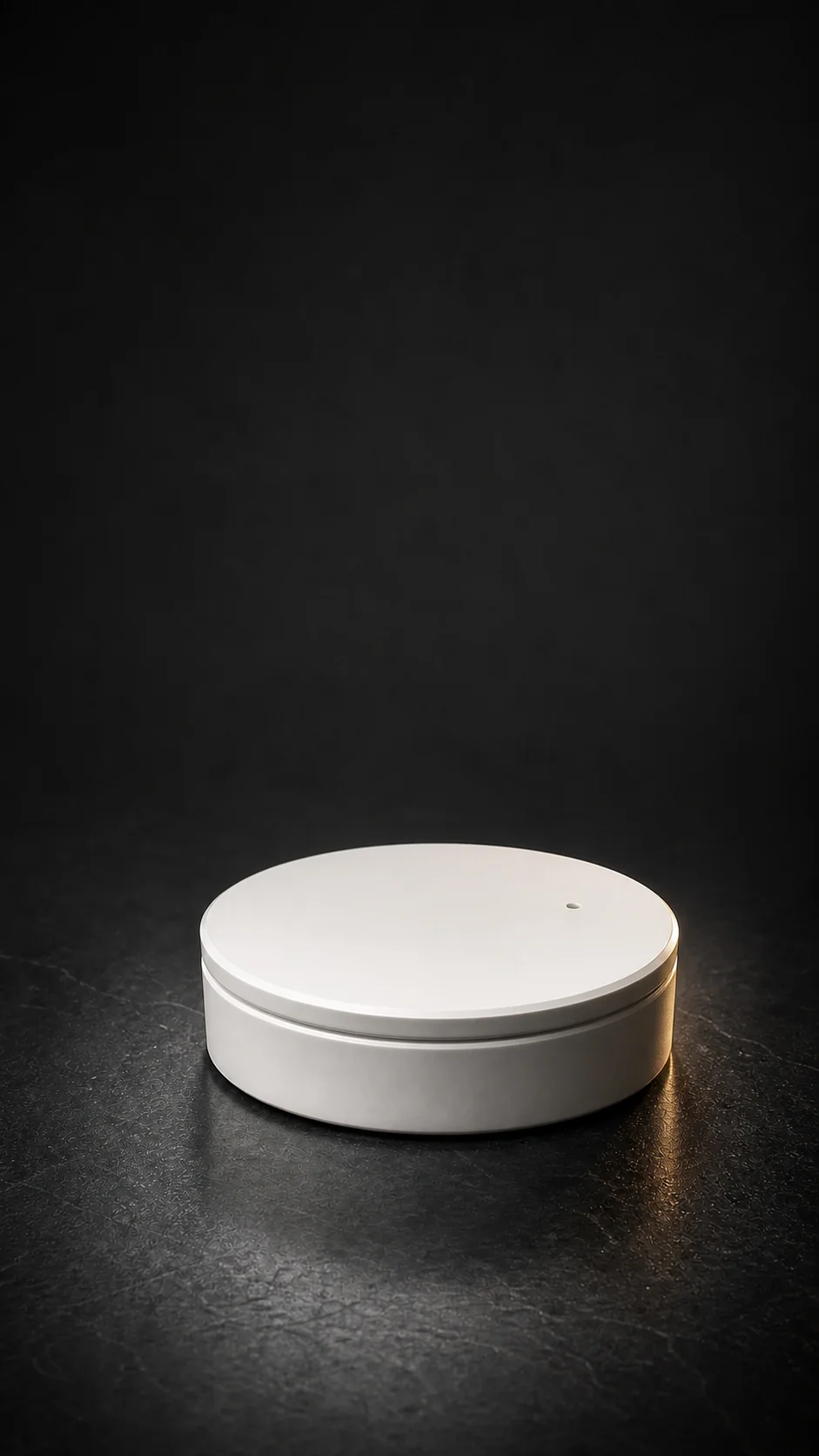

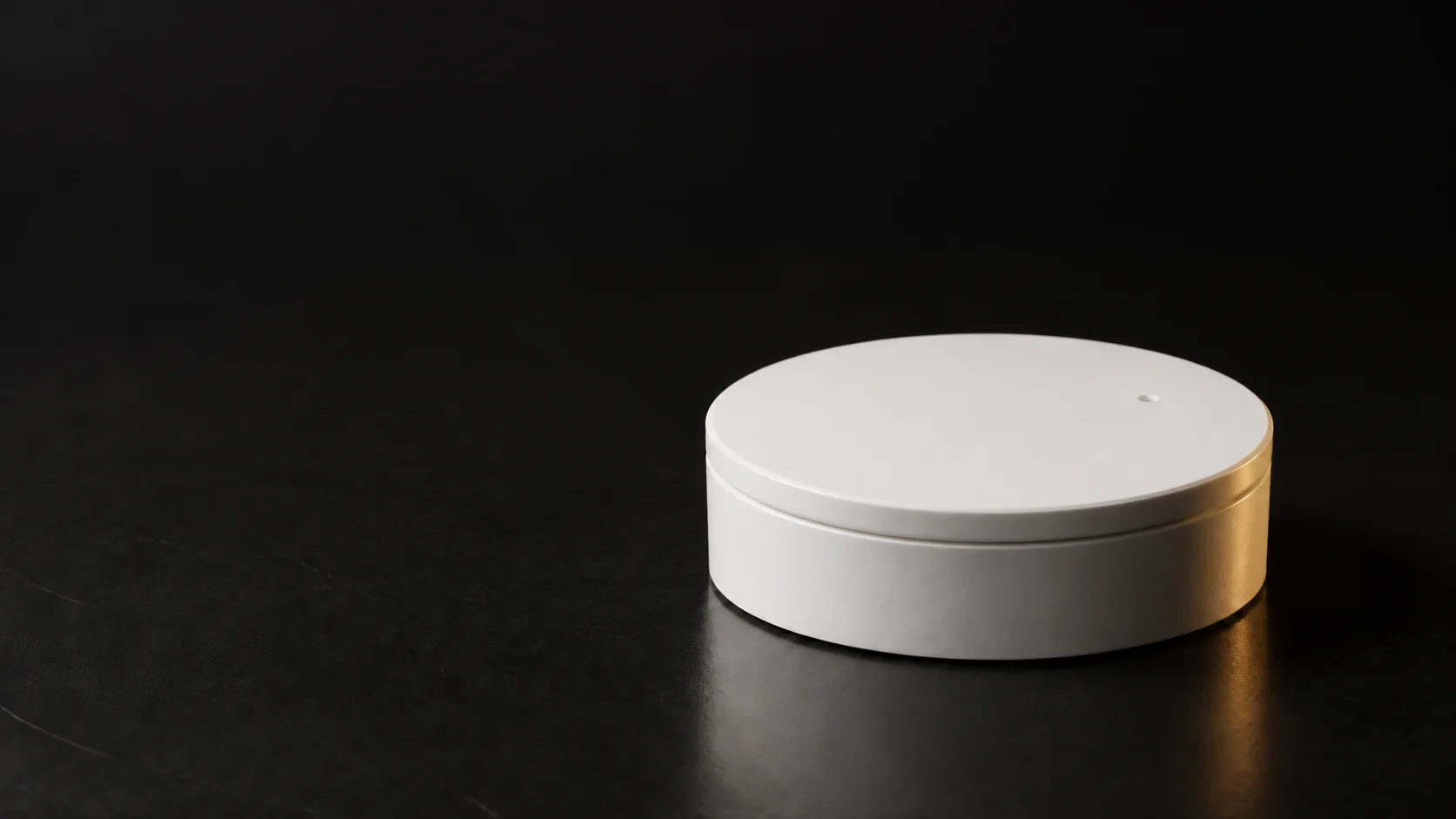

EchoEye natynkowy / radar 24 GHz
EchoEye
natynkowy
Prawdziwa obecność. Bez remontu.
Ten sam radar, który widzi człowieka bez ruchu — teraz gotowy do montażu na istniejącym suficie lub ścianie. Bez kucia. Bez kompromisów.
Gotowy sufit.
Prawdziwa obecność.
Prawdziwa obecność
Widzi człowieka nawet w bezruchu.
Oddech i mikrodrgania ciała wystarczą, żeby dom wiedział, że nadal jesteś.

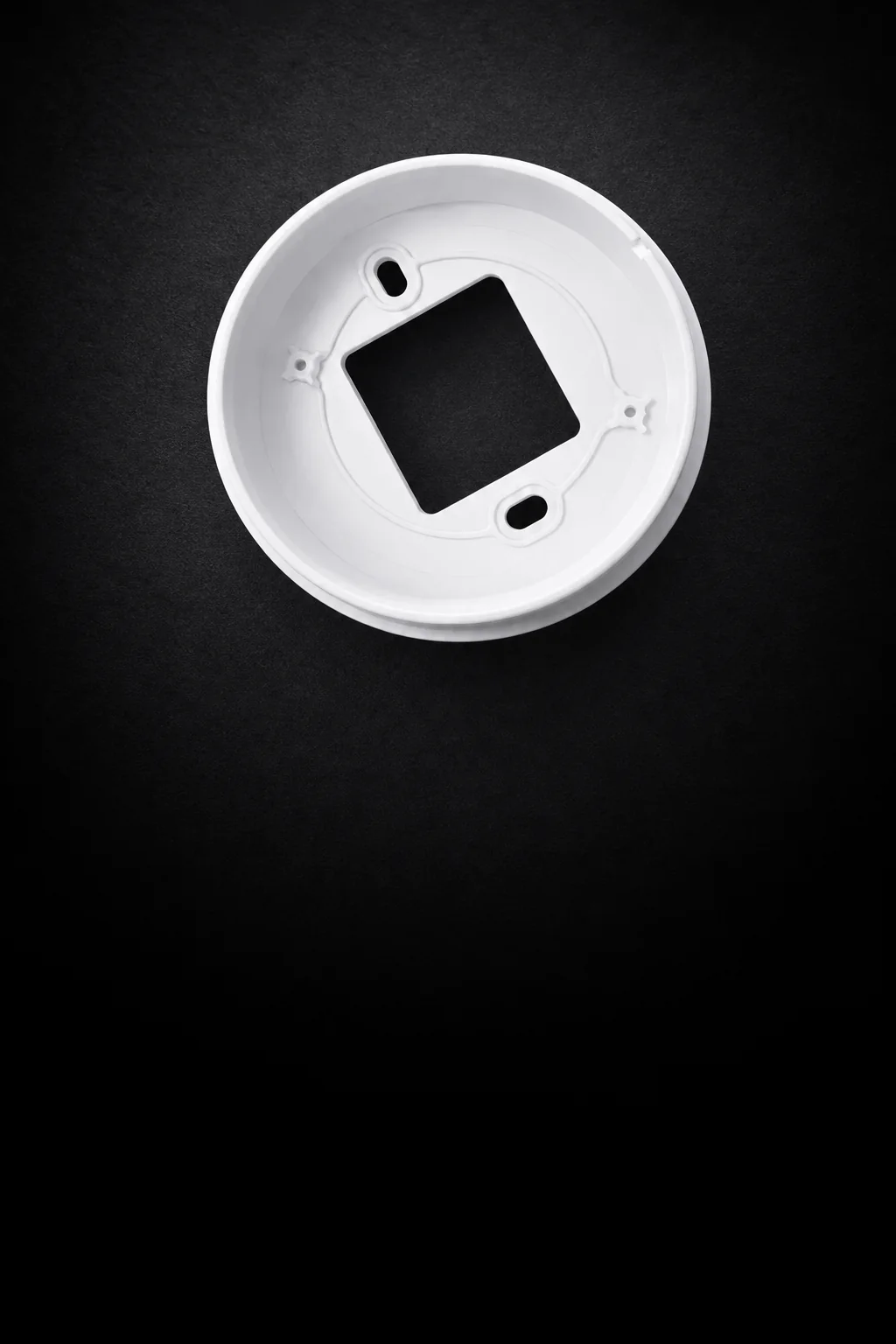

Montaż bez kucia
Przykręcasz.Podłączasz. Gotowe.
Podstawa z ukrytymi otworami i zintegrowanym przepustem kabla pozwala zamontować EchoEye na gotowej powierzchni.
Dopasowany do wnętrza
Twój kolor.Twój kształt.
Wybierasz wykończenie, które pasuje do gotowego wnętrza — bez rezygnowania z prawdziwej obecności.
Live view
Widzisz to, co widzi czujnik.
Instalator może pokazać klientowi sygnał, odległość i reakcję w czasie rzeczywistym.
Czułość pod kontrolą
Statyczna i dynamiczna. Osobno.
Osobna czułość dla obecności statycznej i dynamicznej pozwala wyeliminować fałszywe wzbudzenia wywoływane przez ruch za ścianą GK, małe zwierzęta, pracującą pralkę lub suszarkę.

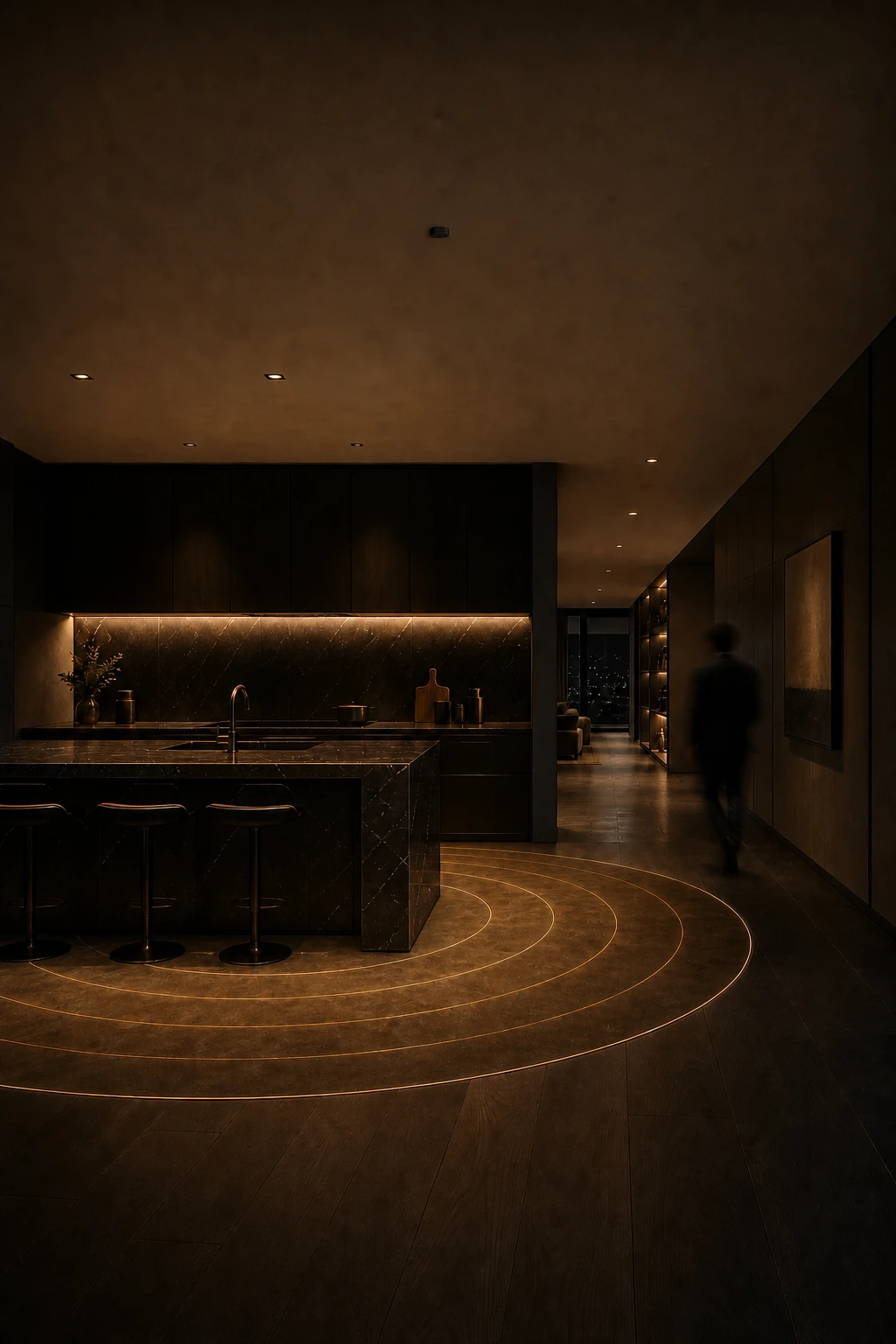

Zasięg w centymetrach
Kończy się dokładnie tam, gdzie chcesz.
Zasięg ustawiasz w centymetrach — np. 3,50 m dla pokoju albo 2,25 m dla samej kuchni. Ruch poza wybraną granicą nie włącza oświetlenia.
Dowód zamiast obietnicy
Usiądź spokojnie. EchoEye nadal wie, że jesteś.
Najprostszy test produktu trwa kilka sekund. Człowiek przestaje się ruszać, a obecność nie znika.
Ruch ustaje. EchoEye nadal widzi człowieka.
Radar 24 GHz
Oddech. Mikrodrgania. Obecność.
EchoEye nie czeka na duży ruch. Radar 24 GHz analizuje subtelne zmiany w przestrzeni i rozpoznaje obecność człowieka także wtedy, gdy klasyczny czujnik przestaje reagować.
Montaż bez remontu
Gotowy sufit. Gotowa obecność.
EchoEye natynkowy powstał dla miejsc, w których nie chcesz już kuć, tynkować ani projektować dodatkowych puszek. Przykręcasz podstawę, podłączasz przewód i zamykasz obudowę.

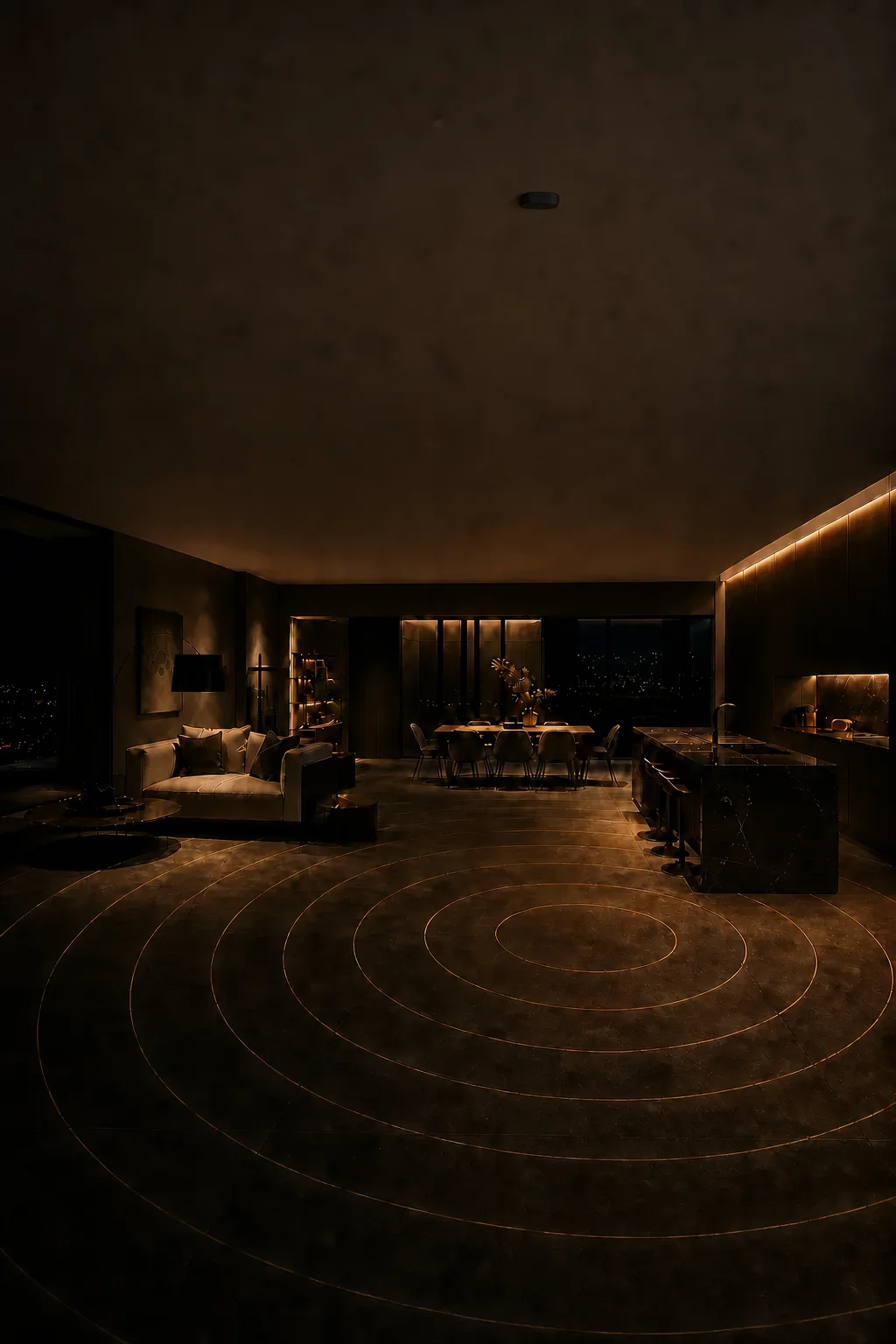

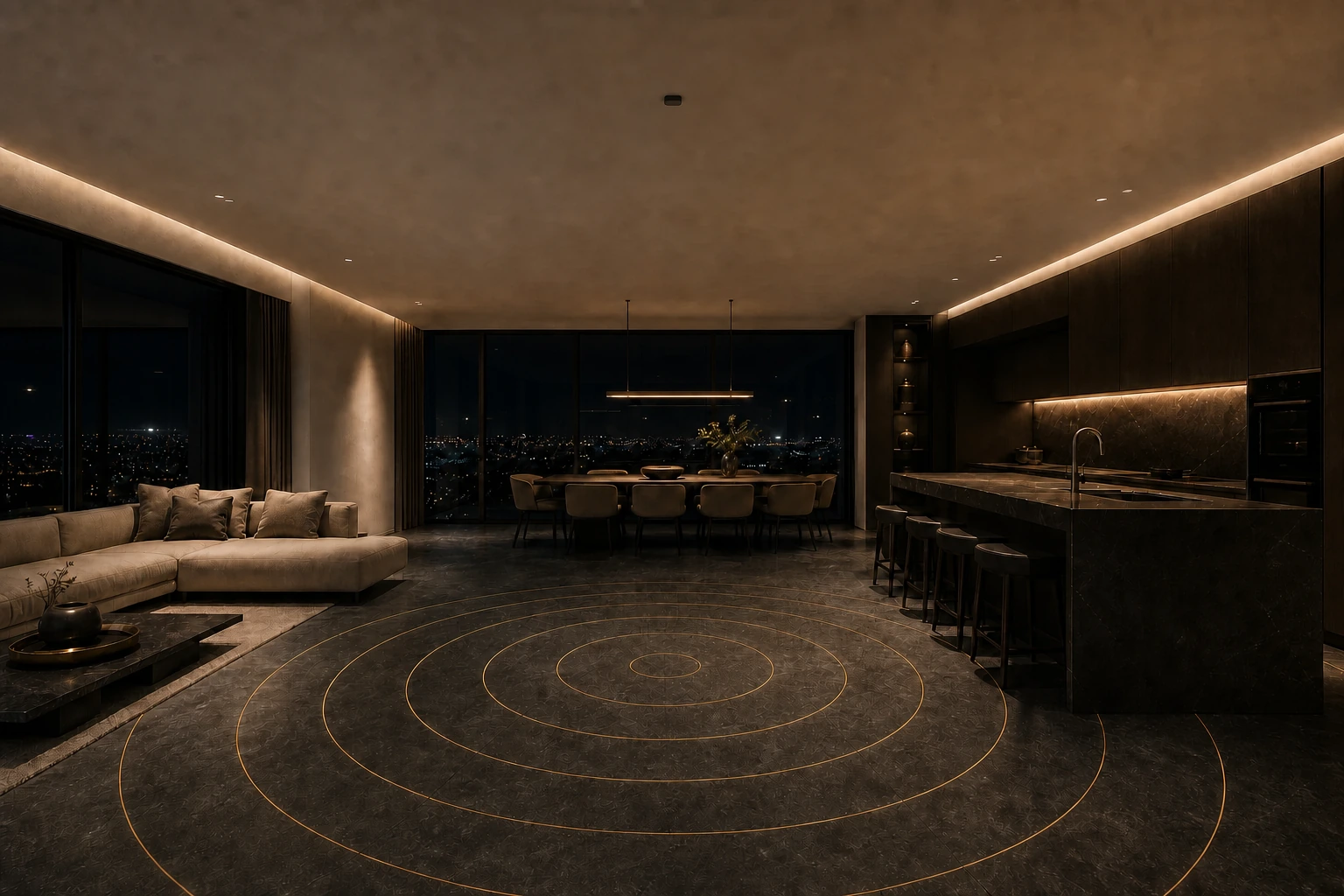

Strefy detekcji
Zasięg, którymontujesz bezremontu.
9 stref detekcji co 75 cm.
Dla każdego kręgu ustawiasz reakcję osobno. Dzięki temu ograniczasz fałszywe wzbudzenia powodowane przez wirującą pralkę lub suszarkę, poruszające się firanki czy małe zwierzęta.
Poznaj strefy detekcjiKomunikacja i integracje
Jeden sensor. Wiele dróg do automatyki.
Prosty sygnał fizyczny albo dane dla bardziej zaawansowanej logiki. Dobierasz sposób integracji do projektu, nie odwrotnie.
GND / OC
Stabilne wyjście fizyczne do klasycznych wejść binarnych automatyki.
MQTT
Dane obecności i zdarzenia dostępne dla systemów pracujących w sieci.
REST API
Integracja z aplikacjami, serwerami i własną logiką projektu.
HTTP action
Lokalne wywołania bez dokładania kolejnych warstw pośrednich.

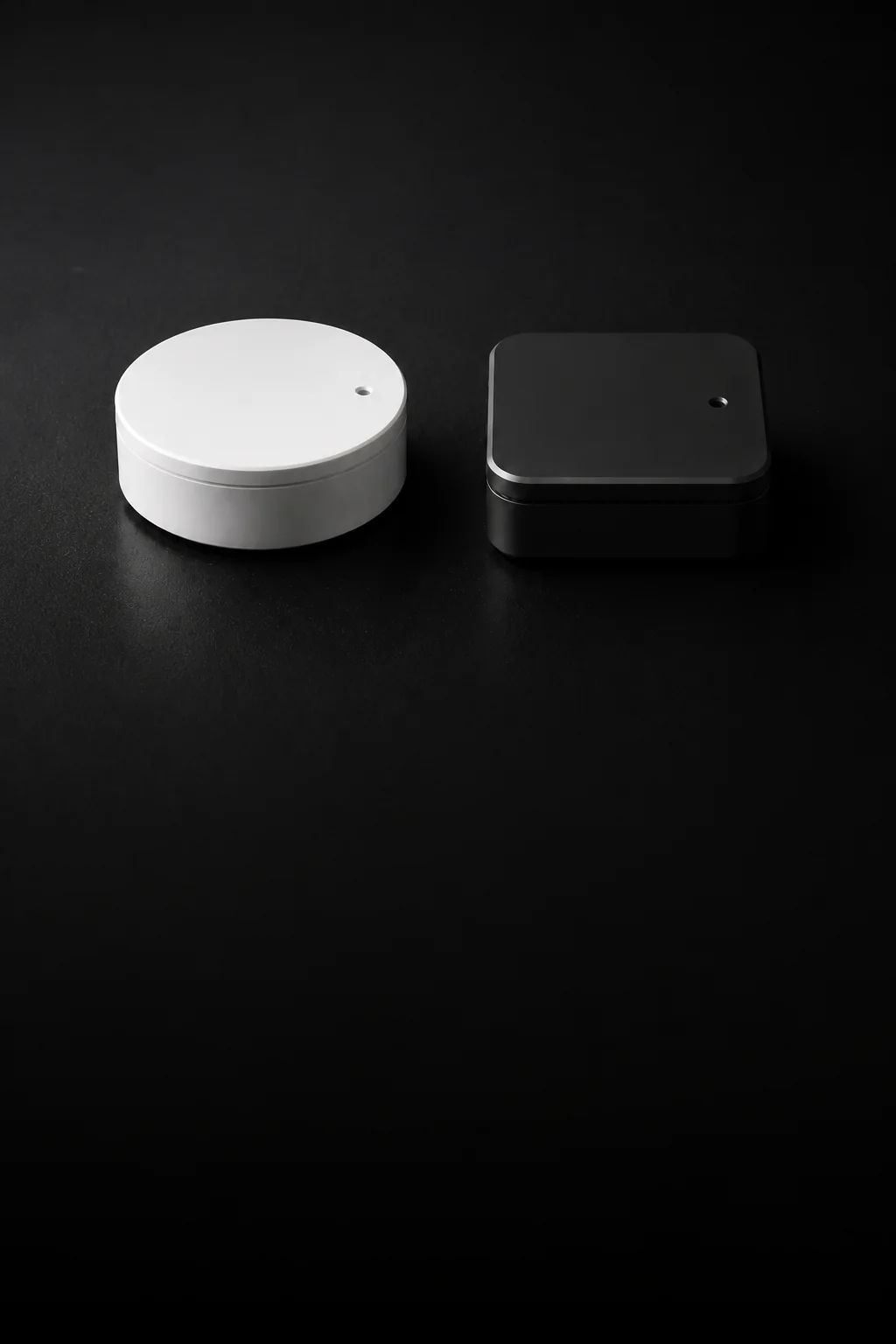

Dopasowany do wnętrza
Jedna technologia.
Twój wariant.

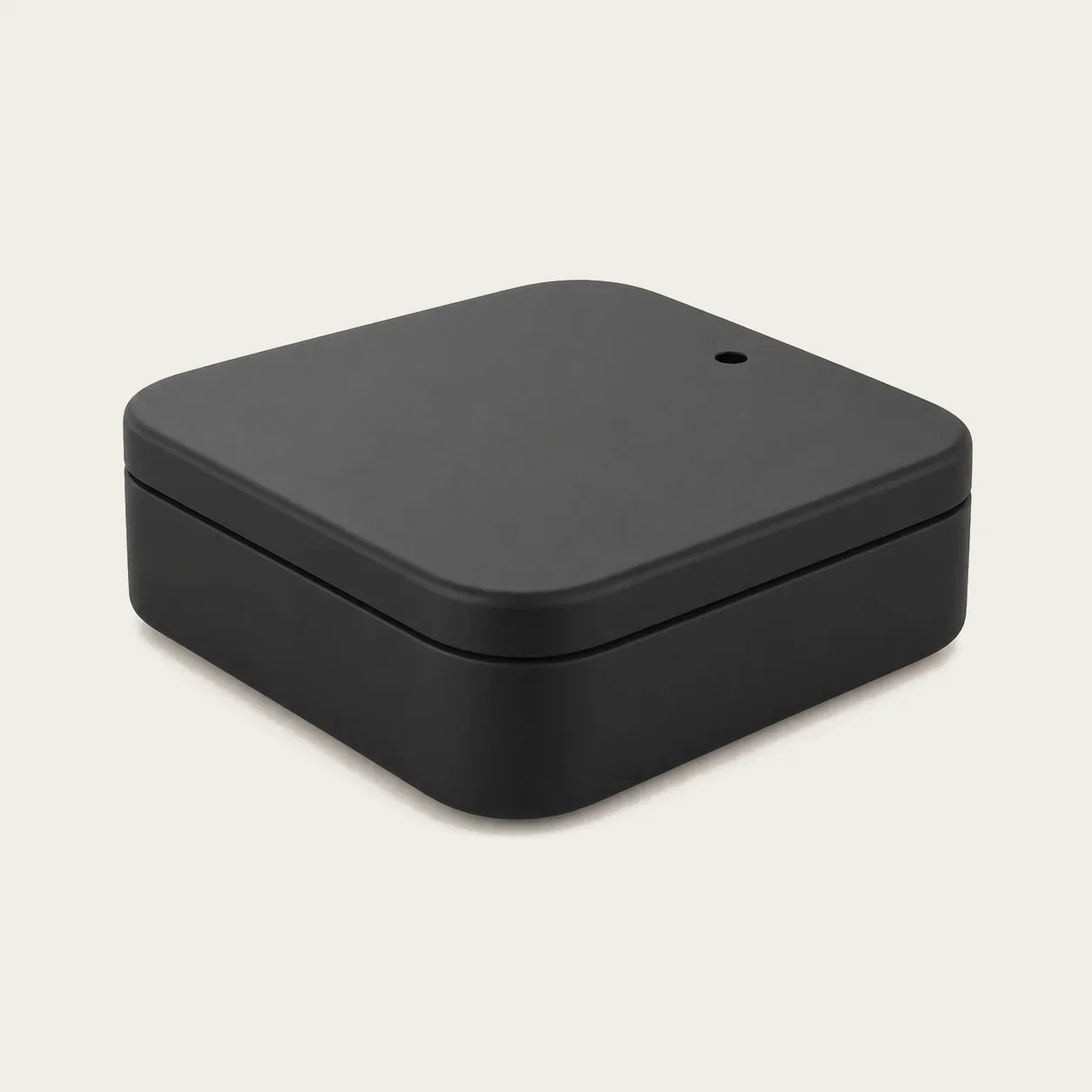

Twój EchoEye
Okrągły.
Biały.
Wybierz kształt i kolor obudowy. Każdy wariant zachowuje tę samą detekcję prawdziwej obecności.
Kształt
Kolor

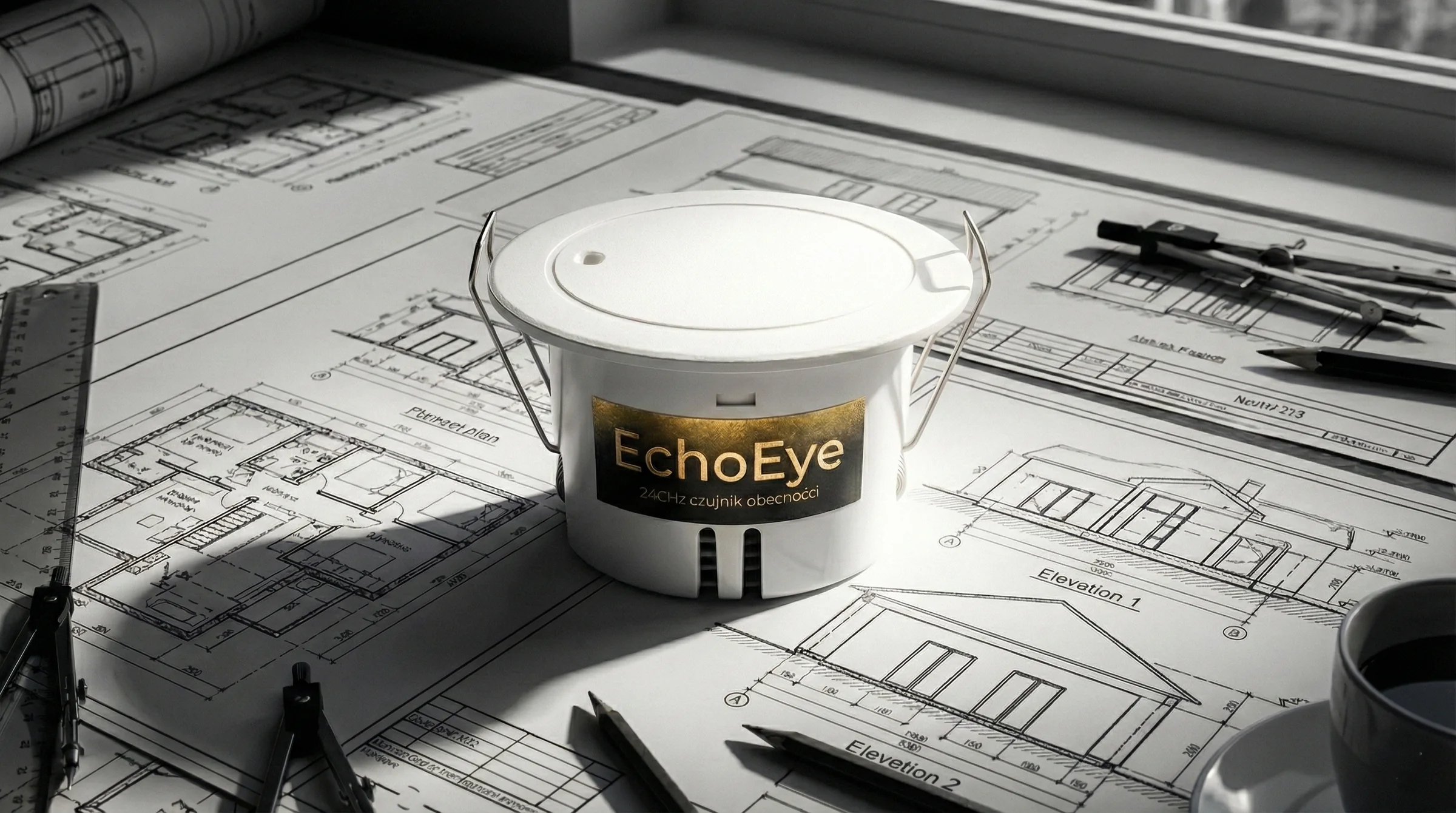

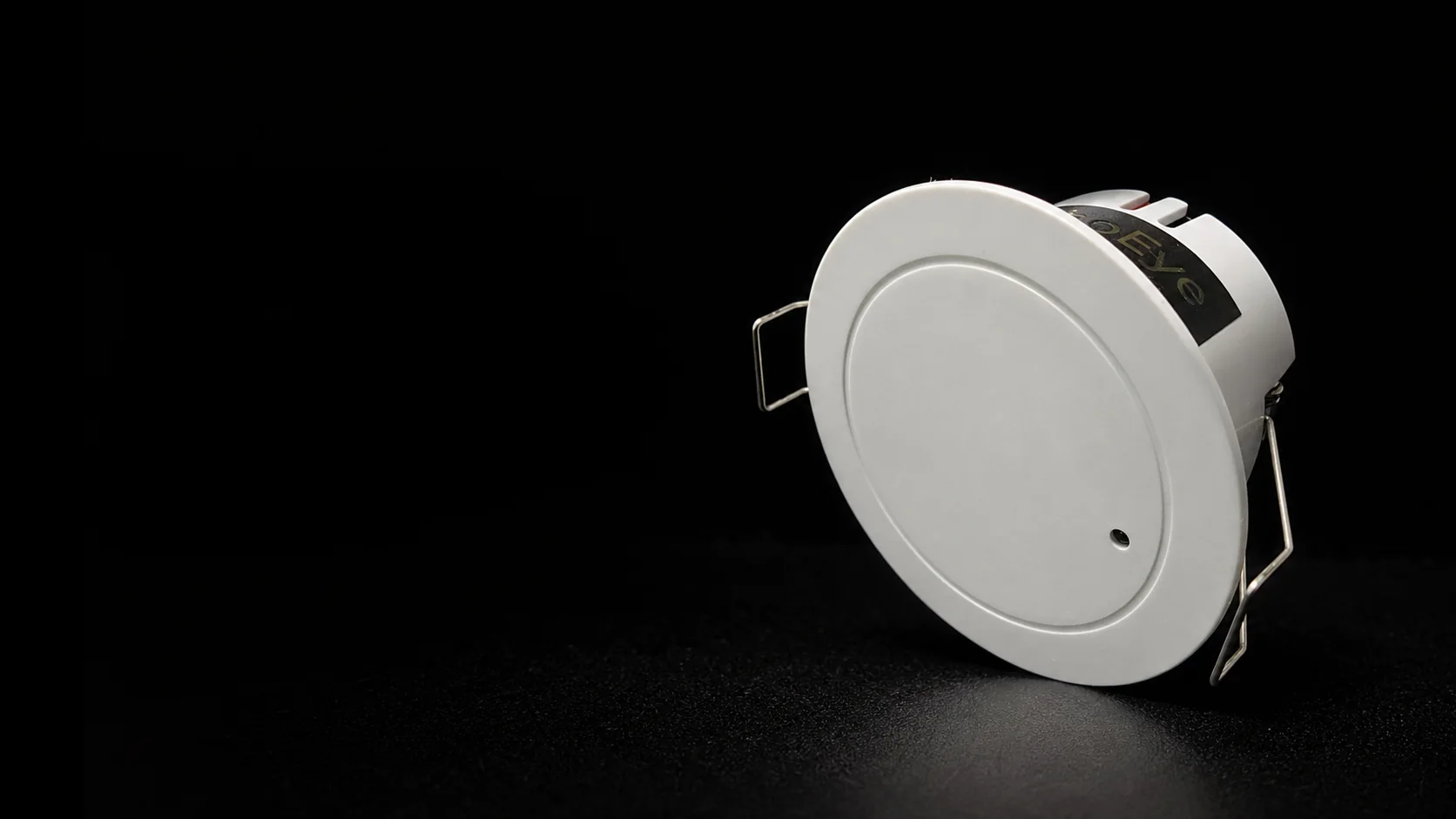

Masz sufit przed wykończeniem?
Poznaj EchoEye
podtynkowy.
Jeśli planujesz nową realizację lub remont, wybierz wersję montowaną w suficie. Daje tę samą prawdziwą obecność, a po montażu zostawia wyłącznie czysty detal.
EchoEye Studio
Od planu douruchomienia.
Narzędzia, które pomagają zaprojektować detekcję, skonfigurować czujniki i pokazać klientowi, że system działa dokładnie tak, jak powinien.
Skaner
Znajduje czujniki w sieci i przyspiesza konfigurację.
Planner
Pozwala zaplanować zasięg jeszcze przed montażem.
Live view
Daje podgląd obecności i techniczny dowód działania.
Współpraca B2B
Projektujmy razem.
Jeśli projektujesz, integrujesz albo instalujesz automatykę, chętnie porozmawiamy o tym, jak EchoEye może działać w Twoich realizacjach — od pierwszego szkicu po uruchomienie.
- Instalatorzy
- Integratorzy
- Architekci
- Projektanci wnętrz
Bez ryzyka
Nie kupuj EchoEye
na wiarę.
Sprawdź go u siebie. Jeśli nie zobaczysz różnicy, możesz go po prostu zwrócić.
Testujesz w swoim pomieszczeniu.
W realnym rytmie dnia, a nie na obietnicy.
Pełna satysfakcja albo zwrot.
Gdy EchoEye nie spełni oczekiwań, możesz go zwrócić.
Komfort widoczny od pierwszego dnia.
Światło nie powinno gasnąć, gdy po prostu siedzisz spokojnie.
Dane techniczne
To, czego potrzebujesz do projektu.
Detekcja
- Technologia
- Radar mikrofalowy 24 GHz
- Zasięg
- Do 6 m dla typowej sylwetki człowieka
- Kąt
- Około 120°, po ok. ±60° od osi
- Strefy
- 9 stref z osobną regulacją
Zasilanie i wyjścia
- Zasilanie
- 12–48 V DC
- Pobór
- Typowo ok. 130 mA dla wersji 12 V
- Wyjście
- Tranzystorowe OC, zwierane do masy
- Obciążenie
- Maks. 10 mA na wyjściu sygnałowym
Montaż i obudowa
- Mocowanie
- Podstawa z ukrytymi otworami montażowymi
- Przewód
- Zintegrowany przepust kablowy w podstawie
- Wykończenie
- Gładka obudowa, trzy kolory i dwa kształty
- Modernizacja
- Montaż bez kucia i dodatkowych puszek
Najczęstsze pytania
Zanim wybierzesz EchoEye.
Czym „prawdziwa obecność” różni się od zwykłego wykrywania obecności?
Wiele czujników reaguje głównie na ruch i po jego ustaniu zaczyna tracić człowieka. EchoEye wykrywa także obecność statyczną: oddech i mikrodrgania ciała. Dzięki temu automatyka nie wymaga od użytkownika machania ręką, gdy pracuje, odpoczywa, śpi lub medytuje.
Czy EchoEye może działać za płytą GK, szkłem lub w zabudowie?
Tak, radar 24 GHz może pracować za wybranymi materiałami. Czujnik można ukryć nad płytą GK w suficie podwieszanym, przy oczku oświetleniowym, w zabudowie meblowej, a także wykorzystać jego detekcję za szkłem, na przykład przy kabinie prysznicowej. W nietypowej zabudowie warto wykonać test przed finalnym montażem.
Jak 9 stref pomaga ograniczyć fałszywe wzbudzenia?
Przestrzeń jest dzielona na kolejne kręgi co około 75 cm. Dla każdego kręgu ustawiasz osobno czułość obecności dynamicznej i statycznej. Możesz więc ograniczyć wpływ przejścia, wirującej pralki, firanki, klatki ze zwierzęciem albo innego ruchomego obiektu.
Czy jeden EchoEye może zastąpić kilka czujników?
W wielu pomieszczeniach tak. Pokrycie do 50 m² w odpowiednich warunkach oraz regulowane strefy mogą zmniejszyć liczbę widocznych punktów detekcji, ilość okablowania i czas potrzebny na uruchomienie instalacji.
Czy EchoEye nadaje się dla instalatorów i integratorów?
Tak. Live view, strefy, regulacja zasięgu oraz wyjścia GND, MQTT, REST API i HTTP action pomagają zarówno uruchomić system, jak i pokazać klientowi techniczny dowód poprawnego działania.
Którą wersję wybrać: podtynkową czy natynkową?
Podtynkowa najlepiej sprawdza się w nowych realizacjach i tam, gdzie najważniejsza jest niewidoczność. Natynkowa jest dobrym wyborem przy modernizacji lub szybkim montażu bez ingerencji w gotowy sufit. Technologia detekcji pozostaje ta sama.
Prawdziwa obecność
Obecność bez remontu.
Wybierz wariant EchoEye natynkowego do gotowego wnętrza albo skonsultuj montaż przed realizacją.
