Precyzyjna kontrola przestrzeni
9 stref detekcji.Jedna pewnaobecność.
EchoEye nie traktuje całego pomieszczenia jak jednego pola. Dzieli odległość na dziewięć niezależnych punktów pomiarowych, dzięki którym ustawiasz detekcję dokładnie pod wnętrze.
Najpierw zasada
Nie dzielisz pokoju nadziewięć pomieszczeń.
Dzielisz odległość od czujnika na kolejne bramki pomiarowe. Każda z nich otrzymuje osobny próg dla obecności dynamicznej i statycznej.
Interaktywny podgląd
Od czujnika do granicy pomieszczenia.
Wybierz bramkę, aby zobaczyć jej odległość i typowe zastosowanie. W praktyce reagują tylko te strefy, które mieszczą się w ustawionym maksymalnym zasięgu.
Strefa bezpośrednio przy czujniku.
To obszar najbardziej narażony na sygnał od owadów znajdujących się na obudowie lub tuż przy radarze. W typowej instalacji warto zabezpieczyć go wysokim progiem.

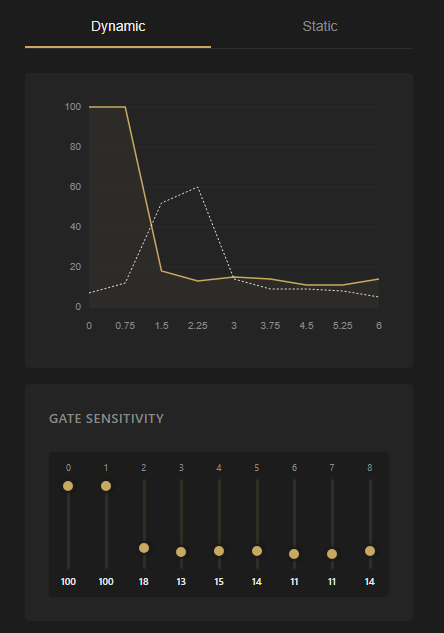

Praktyka: ustaw próg bramki 0 na wartość 100, aby nie uruchamiała obecności.
Dwa różne zadania
Dynamiczna uruchamia. Statyczna podtrzymuje.
Każda z dziewięciu odległości ma osobny próg w obu trybach. Dzięki temu wejście do pomieszczenia może być wykrywane zdecydowanie, a spokojne siedzenie utrzymywane bez blokowania wyłączenia.
Rozpoczyna detekcję.
Odpowiada za zauważenie wejścia i większego ruchu. To tutaj najczęściej usuwa się źródła fałszywego uruchomienia.
Utrzymuje obecność.
Przejmuje pracę, gdy człowiek już znajduje się w pomieszczeniu i pozostaje niemal bez ruchu.
Po co osobne strefy?
Wyłączasz problem. Nie całe pomieszczenie.
Ruch za przeszkleniem.
Ograniczasz zasięg przed oknem lub kabiną, zamiast obniżać skuteczność detekcji bliżej czujnika.
Pralka i rekuperator.
Podnosisz próg tylko na odległości, z której urządzenie przekazuje drgania do otoczenia.
Korytarz obok pokoju.
Ustawiasz realną granicę pomieszczenia, aby przechodząca osoba nie uruchamiała niepotrzebnej sceny.
Firanka lub roślina.
Korygujesz wybraną bramkę dynamiczną albo statyczną bez utraty obecności przy biurku lub kanapie.
Geometria projektu
Ta sama logika. Inny kierunek detekcji.
Przy montażu sufitowym strefy rozchodzą się od góry w dół. Przy montażu ściennym pracują przed czujnikiem. Dlatego końcowy zasięg zawsze ustawiaj na podstawie rzeczywistego odczytu w gotowym wnętrzu.
Montaż sufitowy
Strefy schodzą do wnętrza.
Wysokość montażu wpływa na odległość widzianą przez radar i rzeczywisty obszar na podłodze.

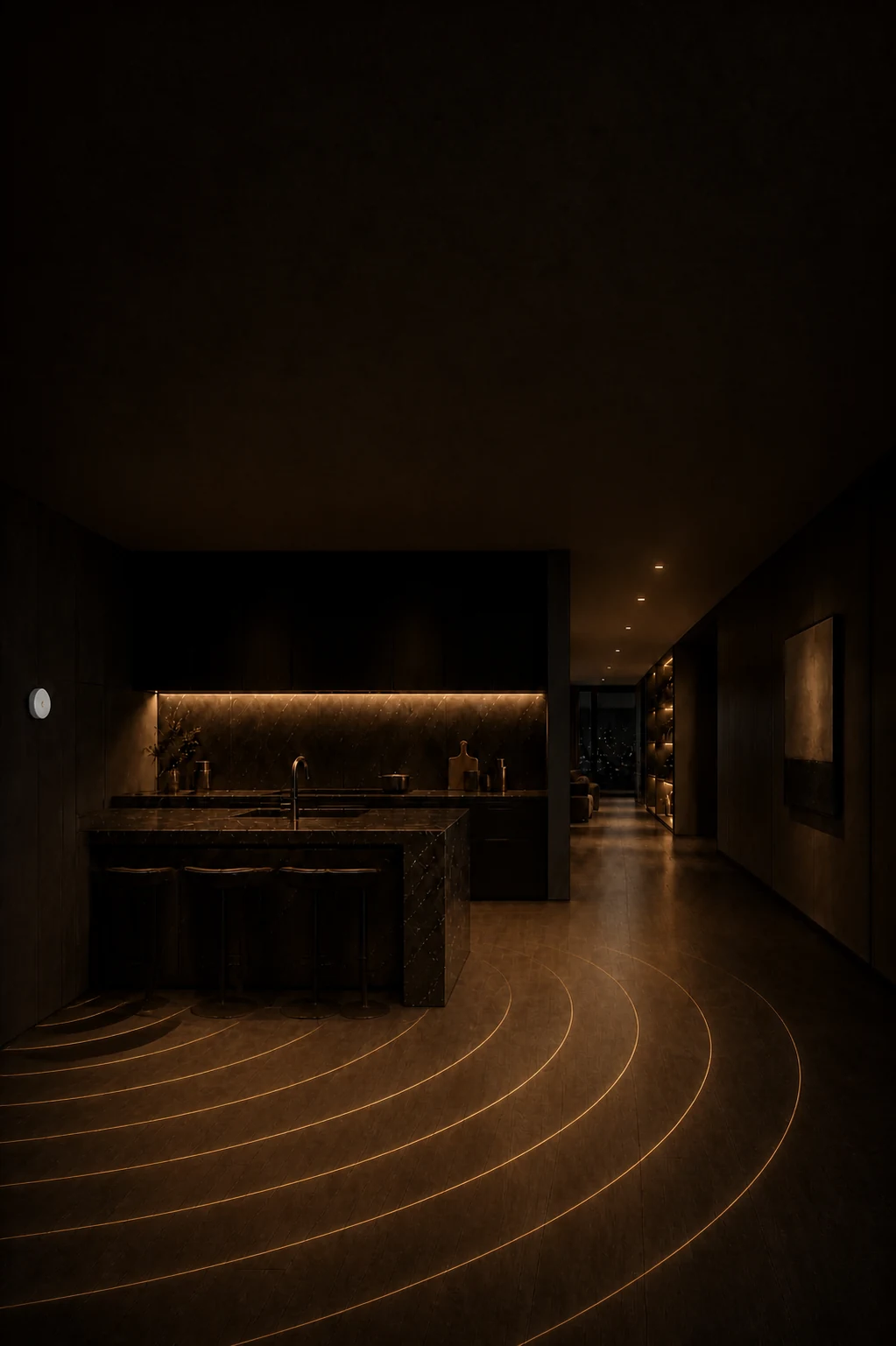

Montaż kierunkowy
Strefy prowadzą w głąb przestrzeni.
Granica może kończyć się przed przejściem, drzwiami albo źródłem zakłóceń.
Dobra kolejność
Najpierw granica. Potem precyzja.
Nie zmieniaj wszystkich suwaków naraz. Każda korekta powinna odpowiadać na konkretny odczyt lub zachowanie czujnika.
Ustaw maksymalny zasięg.
Stań w najdalszym punkcie pomieszczenia i ogranicz detekcję do realnej granicy.
Skoryguj dynamiczną.
Usuń fałszywe aktywacje, zachowując pewne wykrycie wejścia do pomieszczenia.
Dopasuj statyczną.
Sprawdź spokojne siedzenie oraz to, czy obecność poprawnie wyłącza się po wyjściu.
Najczęstsze pytania
Strefy bez niejasności.
Czy każda strefa jest osobnym wyjściem?
Nie. Strefy są niezależnymi punktami konfiguracji czułości wewnątrz jednego procesu detekcji. Razem decydują o końcowym stanie obecności czujnika.
Czy ustawienie progu 100 zwiększa czułość?
Nie. W kontekście wykresu próg 100 jest bardzo wysoki, dlatego sygnał z danej bramki praktycznie nie przekroczy linii aktywacji. W ten sposób można wyłączyć problematyczną odległość.
Czy wystarczy ustawić tylko maksymalny zasięg?
Często tak, szczególnie po prawidłowej autokalibracji. Progi poszczególnych stref warto zmieniać dopiero wtedy, gdy podgląd na żywo pokazuje konkretne źródło fałszywego wzbudzenia lub brak wykrycia.
Czy strefy dynamiczne i statyczne powinny mieć te same wartości?
Nie muszą. Dynamiczna ma pewnie uruchamiać obecność, a statyczna ma ją stabilnie podtrzymywać. Oba wykresy odpowiadają na inne zachowanie człowieka i inne zakłócenia.
Czy strefy zastępują prawidłowe rozmieszczenie czujnika?
Nie. Najpierw wybierz właściwe miejsce i kierunek montażu, a dopiero później wykorzystaj strefy do precyzyjnego dopasowania gotowego wnętrza.
Od projektu do odbioru
Nie zgaduj, co widzi czujnik.
Otwórz Live View, obserwuj sygnał w każdej odległości i zmieniaj tylko ten próg, który naprawdę wymaga korekty.
Dopasowany do projektu
Ta sama obecność. Inny sposób montażu.
EchoEye podtynkowy
Niewidoczny w suficie.
Do nowych realizacji, czystych sufitów i wnętrz premium.
EchoEye natynkowy
Prawdziwa obecność. Bez remontu.
Do modernizacji, gotowych wnętrz i szybkiego montażu.
